مصنعو أجزاء مكثفات التدفئة والتهوية وتكييف الهواء

مقدمة ل أجزاء مكثف التدفئة والتهوية وتكييف الهواء (HVAC).

يعد المكثف واحدًا من أهم التجميعات في أي نظام HVAC، فهو مسؤول عن إطلاق الحرارة الممتصة من المساحات الداخلية إلى البيئة الخارجية. فهم أجزاء مكثف HVAC - من الملفات ومحركات المروحة إلى أحواض التصريف والأقواس - يعد أمرًا ضروريًا للمهندسين والمقاولين ومديري المرافق الذين يرغبون في زيادة موثوقية النظام وكفاءته وعمر الخدمة إلى أقصى حد. كما يتفوق سوق التدفئة والتهوية وتكييف الهواء العالمي 240 مليار دولار في 2024 ، يستمر الطلب على مكونات المكثف عالية الجودة في التسارع عبر القطاعات السكنية والتجارية والصناعية.

يمكن أن يؤدي فشل وحدة المكثف إلى تقليل كفاءة النظام 20-40% وتؤدي إلى توقف مكلف وغير مخطط له. وبالتالي فإن اختيار المكونات الصحيحة - وصيانتها بشكل صحيح - ليس مجرد قرار فني، بل هو قرار مالي مهم.

1. المكونات الأساسية لمكثف التدفئة والتهوية وتكييف الهواء (HVAC).

تدمج مجموعة المكثف الكاملة أجزاء متعددة يجب أن تعمل بتنسيق دقيق. يلعب كل مكون دورًا محددًا في دورة رفض الحرارة.

(1) ملف المكثف

يقوم ملف المكثف - الذي يتم تصنيعه عادةً من أنابيب نحاسية ذات زعانف من الألومنيوم - بنقل الحرارة من مادة التبريد إلى الهواء المحيط. تقدم ملفات القنوات الصغيرة الحديثة ما يصل إلى 30% كفاءة أفضل في نقل الحرارة وتقليل شحن غاز التبريد مقارنة بالتصميمات التقليدية ذات الزعانف ذات الأنبوب الدائري. هندسة الملف، وتباعد الزعانف (عادة 12-20 زعانف في البوصة )، واتجاه تدفق الهواء كلها تؤثر بشكل مباشر على الأداء.

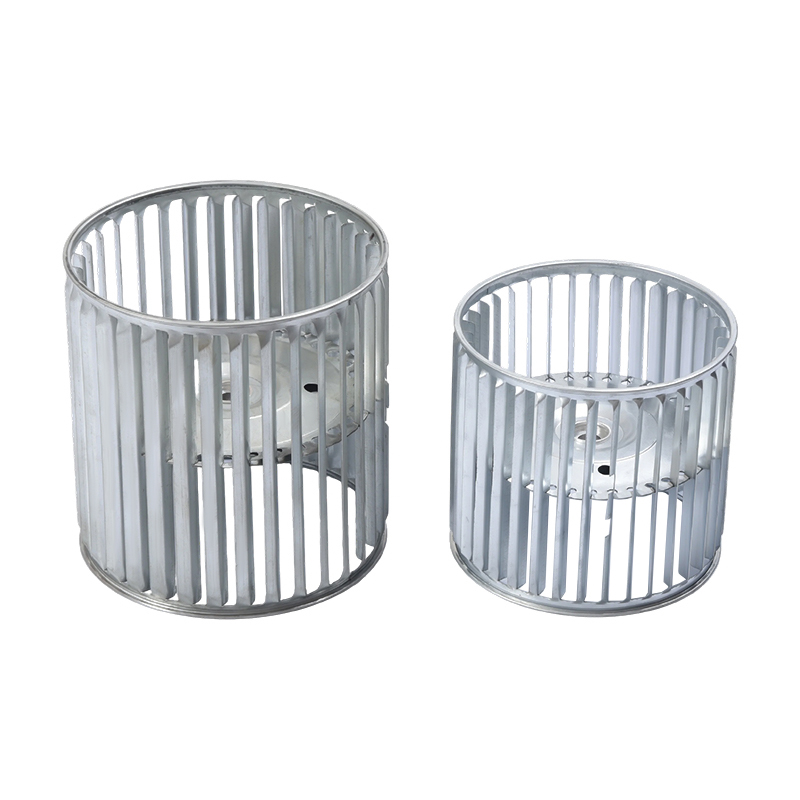

(2) محرك مروحة المكثف

يقوم محرك المروحة بدفع تدفق الهواء عبر الملف لتسهيل رفض الحرارة. تُفضل الآن مراوح المكثف ECM (محرك التبديل الإلكتروني) في الأنظمة عالية الكفاءة، حيث تستهلك طاقة أقل بنسبة 30-50% من محركات PSC التقليدية. يجب أن تتم مطابقة مسافة شفرة المروحة وقطرها وعدد دوراتها في الدقيقة بعناية مع منطقة وجه الملف للحصول على ضغط ثابت وتدفق هواء مثالي.

(3) ضاغط

يقوم الضاغط بضغط بخار مادة التبريد قبل أن يدخل إلى ملف المكثف. تهيمن الضواغط التمريرية على السوق التجارية، حيث تقدم كفاءة أعلى بنسبة 10-15% من الأنواع الترددية، مستويات الضوضاء أقل (عادةً 55-65 ديسيبل (أ) )، وموثوقية أكبر بسبب وجود عدد أقل من الأجزاء المتحركة.

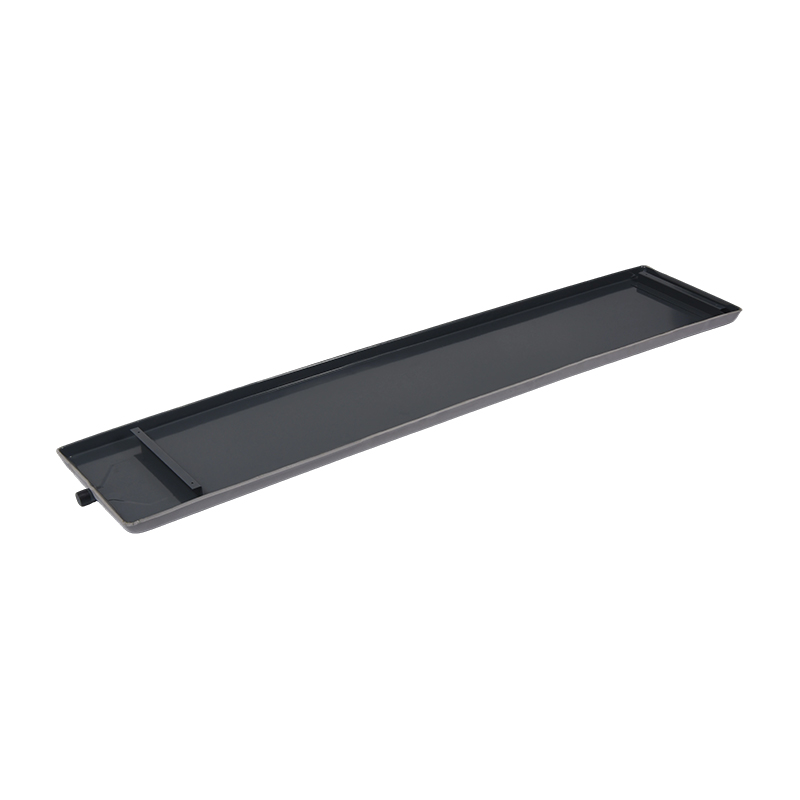

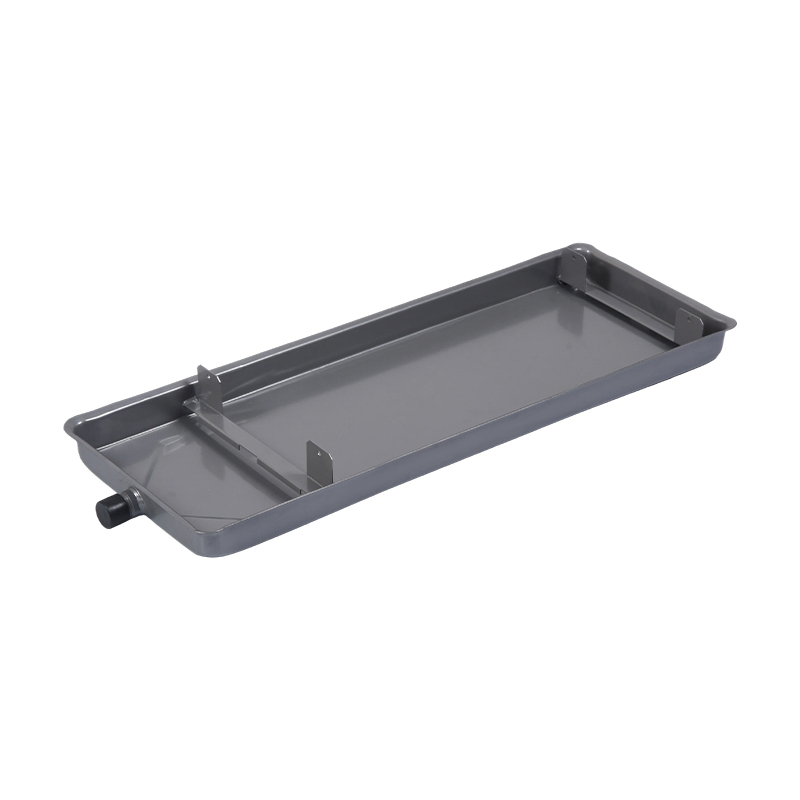

(4) وعاء التصريف

يقوم وعاء التصريف بتجميع المكثفات ويمنع تلف المياه لهيكل الوحدة وعناصر المبنى المحيطة. اعتمادًا على التطبيق، يتم تحديد أحواض التصريف على أنها أحواض الصرف المعزولة , أحواض تصريف HVAC من الفولاذ المقاوم للصدأ , أحواض تصريف HVAC من الفولاذ المجلفن أو أحواض تصريف HVAC من الألومنيوم مخصصة . يعتمد اختيار المواد على التعرض للتآكل، ودرجة حرارة التشغيل، ومتطلبات الحمل.

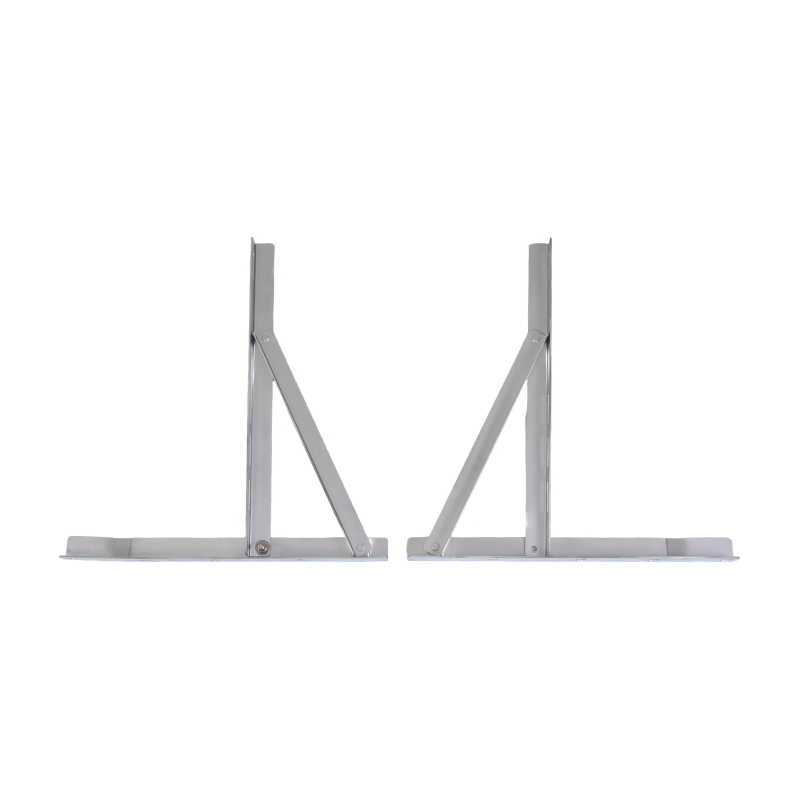

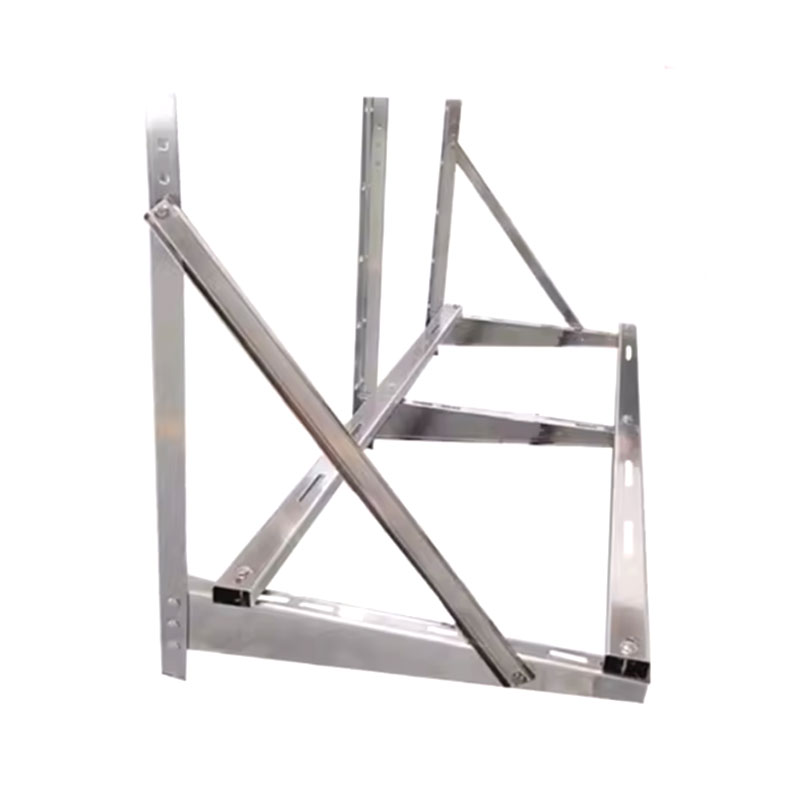

(5) تصاعد بين قوسين والإسكان

تحافظ الخزانة الخارجية وأقواس التثبيت الداخلية على جميع المكونات في محاذاة وتحميها من التعرض البيئي. يجب أن تقاوم أقواس المكثف الخارجية التدهور الناتج عن الأشعة فوق البنفسجية، والتدوير الحراري، وأحمال الرياح - وهي المتطلبات التي تتطلب أعمالًا معدنية مصممة بدقة ومقاومة للتآكل.

2. أحواض تصريف التدفئة والتهوية وتكييف الهواء: الأنواع والمواد والاختيار

غالبًا ما تكون وعاء التصريف أحد مكونات المكثف التي لا تحظى بالتقدير الكافي، إلا أنها تلعب دورًا حاسمًا في منع تلف المياه ونمو العفن والتآكل الهيكلي. يعد اختيار نوع وعاء التصريف الصحيح للتطبيق أمرًا بالغ الأهمية.

(1) أحواض الصرف التجارية والصناعية

للمنشآت واسعة النطاق، أحواض تصريف HVAC التجارية و أحواض تصريف HVAC الصناعية يجب أن تتعامل مع كميات أكبر بكثير من المكثفات - تتجاوز في بعض الأحيان 50 لترا في الساعة في المناخات الرطبة. أحواض تصريف HVAC للخدمة الشاقة مصنوعة من الفولاذ المقاوم للصدأ عيار 16 أو أثقل أو الفولاذ المجلفن مما يوفر السلامة الهيكلية اللازمة لبيئات الأسطح والغرف الميكانيكية حيث تكون أحمال المعدات كبيرة.

(2) أحواض تصريف وحدة ملف المروحة

ال وعاء تصريف وحدة ملف المروحة تم تصميمه ليتناسب بدقة أسفل ملفات FCU، مما يجمع المكثفات دون التعرض لخطر الفائض. هذه المقالي متوفرة على شكل أحواض صرف مربعة ومستطيلة مخصصة و أحواض تصريف HVAC ذات حجم مخصص لتتناسب مع البصمة الدقيقة لأي نموذج FCU. تمنع الإصدارات المعزولة التكثيف الخارجي على سطح المقلاة - وهي مشكلة شائعة في البيئات عالية الرطوبة.

(3) مقالي تصريف مقاومة للتجمد ومخصصة

في المناخات الباردة حيث تنخفض درجات الحرارة المحيطة بانتظام إلى ما دون ذلك 0 درجة مئوية ، أ وعاء تصريف مجلفن مقاوم للتجميد بفضل عناصر التسخين المدمجة أو التصميم المائل، يمنع انسداد الجليد الذي يمكن أن يسبب فيضانًا وأضرارًا هيكلية للمياه. أحواض تصريف من الألومنيوم مخصصة يتم تفضيلها عندما يكون توفير الوزن أمرًا بالغ الأهمية، مثل التركيبات على الأسطح على الهياكل الفولاذية خفيفة الوزن.

3. معايير الاختيار الرئيسية لأجزاء مكثف التدفئة والتهوية وتكييف الهواء (HVAC).

يتطلب اختيار مكونات المكثف المناسبة تقييم عدة عوامل مترابطة:

• بيئة التشغيل: تتطلب مناطق التعرض الساحلية أو الصناعية أو الكيميائية مواد مقاومة للتآكل مثل وعاء تصريف من الفولاذ المقاوم للصدأ s أو لفائف مغلفة بالإيبوكسي.
• الحمولة والقدرة: أحواض الصرف الثقيلة و reinforced brackets are required when equipment weight exceeds standard thresholds.
• الظروف المناخية: المناطق الباردة تتطلب وعاء تصريف مجلفن مقاوم للتجميدs و low-ambient fan speed controls.
• متطلبات الأبعاد: تستفيد المنشآت غير القياسية من أحواض تصريف ذات حجم مخصص و أحواض صرف مستطيلة مربعة مخصصة ملفقة لمواصفات دقيقة.
• الامتثال التنظيمي: يجب أن تستوفي المشاريع التجارية والصناعية معايير ASHRAE 15 وقوانين البناء المحلية والمعايير البيئية لإدارة غازات التبريد.

4. حول شركة شركة تسيشي تشينفنغ الكهربائية المحدودة

Cixi Chenfeng Electric Co., Ltd. هي مؤسسة محترفة في المجال الكهربائي، تركز على تطوير وإنتاج ملحقات تكييف الهواء المركزي. باعتبارها الشركة الرائدة في الصين في تصنيع الأقواس المصنوعة من الفولاذ المقاوم للصدأ في الهواء الطلق والشركة المصنعة للأقواس المعدنية الخارجية، توفر Cixi Chenfeng خدمات تخصيص ODM/OEM بالجملة للعملاء العالميين.

بفضل القوة التقنية الممتازة وجودة المنتج الموثوقة والسمعة القوية في السوق، تحتل الشركة مكانة مهمة في صناعة ملحقات تكييف الهواء المركزي. تغطي مجموعة منتجاتها الواسعة أحواض تصريف HVAC من الفولاذ المجلفن , أحواض تصريف HVAC من الألومنيوم مخصصة , أحواض الصرف التجارية , أحواض الصرف الصناعية وأقواس التثبيت ومجموعة كاملة من ملحقات المكثف. إن قدرات التصنيع الدقيقة ومراقبة الجودة الصارمة لشركة Cixi Chenfeng تجعلها شريكًا موثوقًا به في تصنيع المعدات الأصلية/تصنيع التصميم الشخصي لمتكاملي أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والمقاولين، ومصنعي المعدات في جميع أنحاء العالم.

5. الأسئلة المتداولة

س 1: ما هي المادة الأفضل لحوض تصريف أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في البيئة الساحلية؟

في البيئات الساحلية أو ذات الملوحة العالية، أ وعاء تصريف HVAC من الفولاذ المقاوم للصدأ - على وجه التحديد الفولاذ المقاوم للصدأ من الدرجة 316 - يوفر أفضل مقاومة للتآكل. قد تظهر الأحواض الفولاذية المجلفنة القياسية صدأًا على السطح بداخلها 3-5 سنوات في مثل هذه الظروف، بينما يحافظ الفولاذ المقاوم للصدأ 316 على سلامته 15-20 سنة مع الحد الأدنى من الصيانة. للمشاريع ذات الميزانية المحدودة، المغلفة بالإيبوكسي أحواض تصريف من الفولاذ المجلفن تقديم حل وسط.

س2: هل يمكنني طلب وعاء تصريف ذو حجم مخصص لتركيب FCU غير قياسي؟

نعم. الشركات المصنعة مثل Cixi Chenfeng Electric Co., Ltd. متخصصة في أحواض تصريف HVAC ذات حجم مخصص و أحواض صرف مربعة ومستطيلة مخصصة ملفقة للأبعاد الدقيقة المقدمة من العميل. سواء كنت في حاجة الى وعاء تصريف من الألومنيوم مخصص لتركيب خفيف الوزن على السطح أو أ وعاء تصريف HVAC عالي التحمل بالنسبة لتطبيق المبردات الصناعية، يمكن لخدمات ODM/OEM أن تستوعب أي مواصفات تقريبًا، بما في ذلك مواقع منافذ الصرف المخصصة، وسمك العزل، والطلاء السطحي.

س 3: كم مرة يجب فحص أجزاء المكثف واستبدالها؟

ينبغي إجراء فحص شامل للمكثف على الأقل مرتين في السنة - من الناحية المثالية قبل موسم التبريد وبعد موسم التدفئة. يجب تنظيف زعانف الملف سنويًا للحفاظ على كفاءة نقل الحرارة؛ تظهر الدراسات أن الملفات القذرة يمكن أن تقلل من كفاءة النظام عن طريق تصل إلى 37% . استنزاف المقالي، بما في ذلك وعاء تصريف وحدة ملف المروحةs و أحواض تصريف HVAC التجارية يجب فحصها كل ثلاثة أشهر بحثًا عن تراكم الرواسب والشقوق وانسداد المجاري. تتطلب محامل محرك المروحة عادةً الاستبدال كل مرة 5-10 سنوات ، بينما تتمتع الضواغط بمتوسط عمر خدمة يبلغ 12-20 سنة في ظل ظروف جيدة الصيانة.

س 4: ما هي ميزة وعاء التصريف المعزول مقارنة بوعاء التصريف القياسي؟

ان وعاء تصريف معزول يتميز بطبقة من الرغوة ذات الخلايا المغلقة أو العزل المماثل المرتبط بالسطح الخارجي للمقلاة. يمنع هذا التكثيف الخارجي من التشكل على السطح الخارجي للمقلاة عند وجود الماء البارد أو المبرد - وهي مشكلة شائعة في المناخات الرطبة التي يمكن أن تؤدي إلى تلف مياه السقف ونمو العفن. تعتبر المقالي المعزولة ذات أهمية خاصة بالنسبة وعاء تصريف وحدة ملف المروحةs يتم تركيبها في تكوينات مخفية بالسقف حيث يكون أي قطرة رطوبة خارجية غير مرئية حتى يحدث ضرر كبير.
